Ku频段星载硅基多波束相控阵天线
- 产品设计寿命7年
- 发射8波束，每波束信号带宽250MHz
- 接收4波束，每波束信号带宽125MHz
- 支持多波位和跳波束功能
- 48V电源供电
- 具备抗辐照能力
技术参数：
产品包含发射相控阵天线（共2台单机）和接收相控阵天线(共1台单机)：

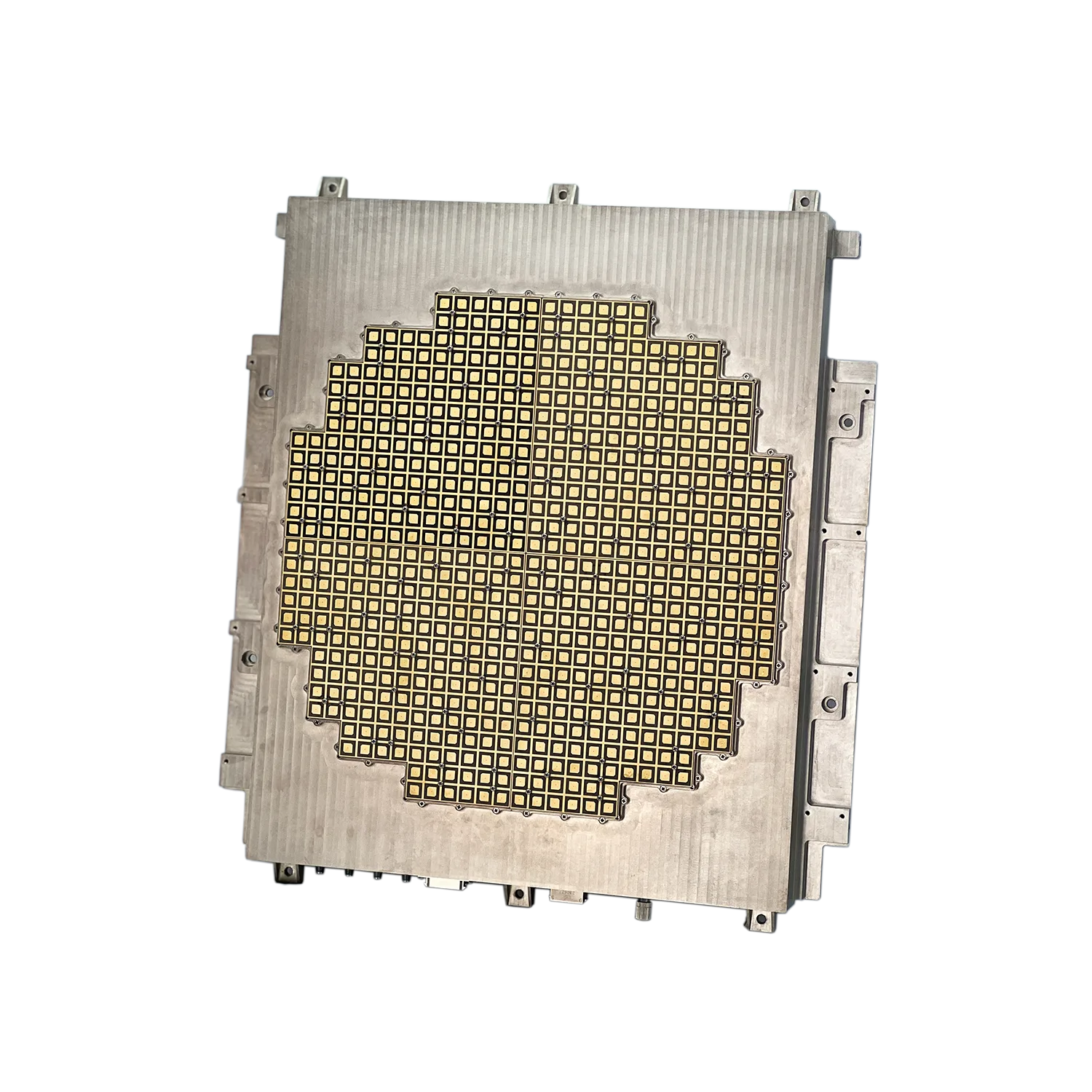

发射相控阵天线（共2台单机）：
- 工作频率：10.70GHz~11.70GHz（1台），11.70GH在~12.70GHz（1台）;
- 多波束模式：每台单机支持4个波束；
- 波束1~4：10.70GHz-11.70GHz；
- 波束5~8：11.70GHz-12.70GHz；
- 波束指向精度：≤1/10波束宽度；
- 极化方式：右旋圆极化；
- EIRP：
- 29.5dBw±0.5dB@离轴角 0°；
- 31.0dBw±0.5dB @离轴角 30°；
- 33.5dBw±0.5dB @离轴角 45°；
- 34.0dBw±0.5dB @离轴角 47°；
- 33.0dBw±0.5dB @离轴角 53°；
- EVM：≤10%（4 路 8PSK 调制， 滚降系数=0.2，每路带宽 250MHz，总带宽 1GHz）
- ACPR：≤-20dBc（4 路 8PSK 调制，滚降系数=0.2，每路带宽 250MHz，总带宽 1GHz）
- 杂散抑制：≥50dBc；

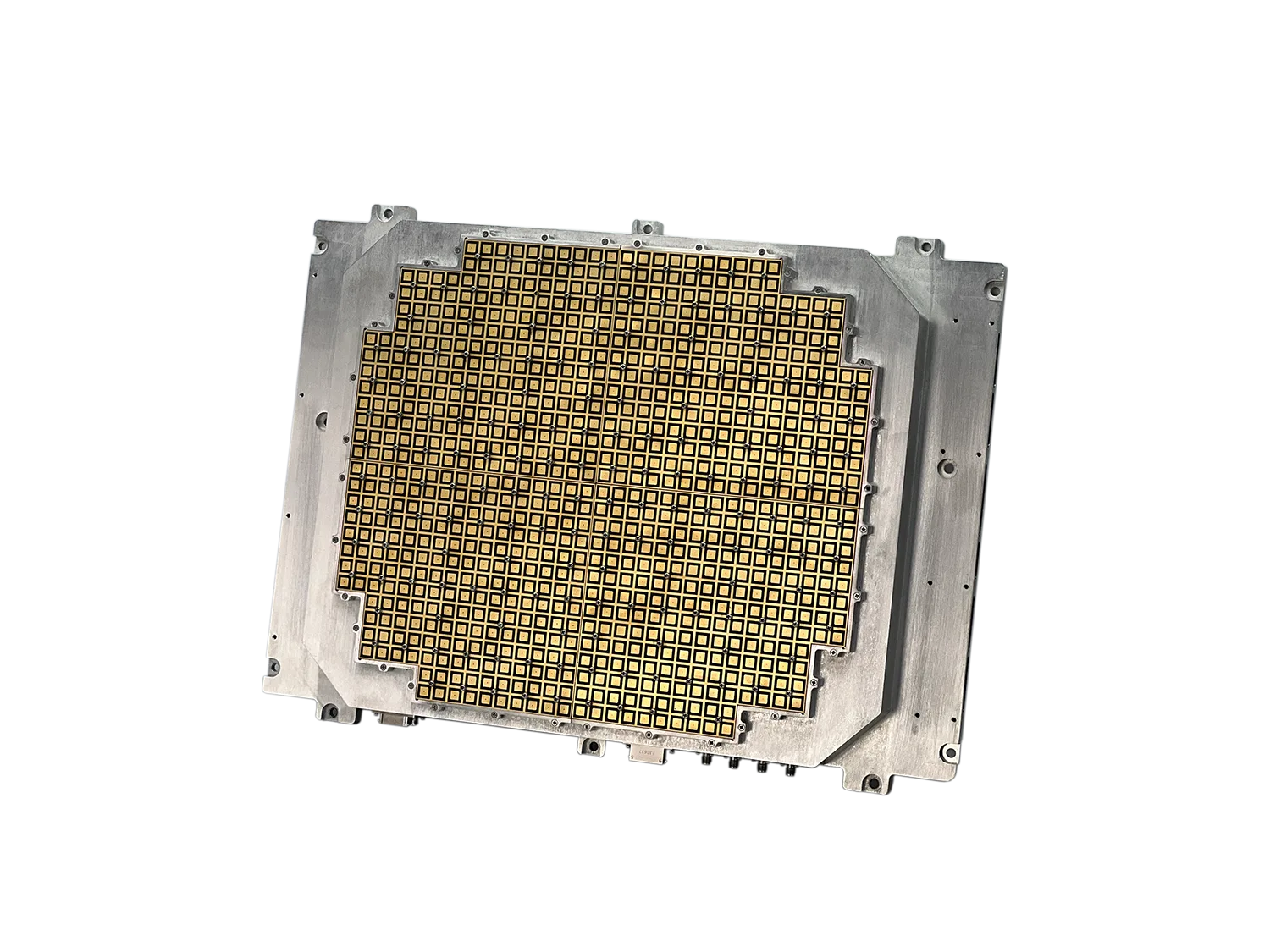

接收相控阵天线（共1台单机）
- 工作频率：14.0GHz~14.5GHz
- 多波束模式：支持4个波束
- 波束1~4：14.0GHz-14.50GHz；
- 波束指向精度：≤1/10波束宽度；
- 极化方式：左旋圆极化；
- G/T：
- 优于4.0 dB/K@离轴角 0°；
- 优于3.0dB/K@离轴角 30°；
- 优于2.0dB/K@离轴角 45°；
- 优于1.5dB/K@离轴角 47°；
- 优于1.0 dB/K@离轴角 53°；
- 带外抑制：
- ≥60dBc@10.7 GHz ~12.75GHz；
- ≥60dBc@37.5 GHz ~40.0GHz；
- 杂散抑制：≥50dBc；
