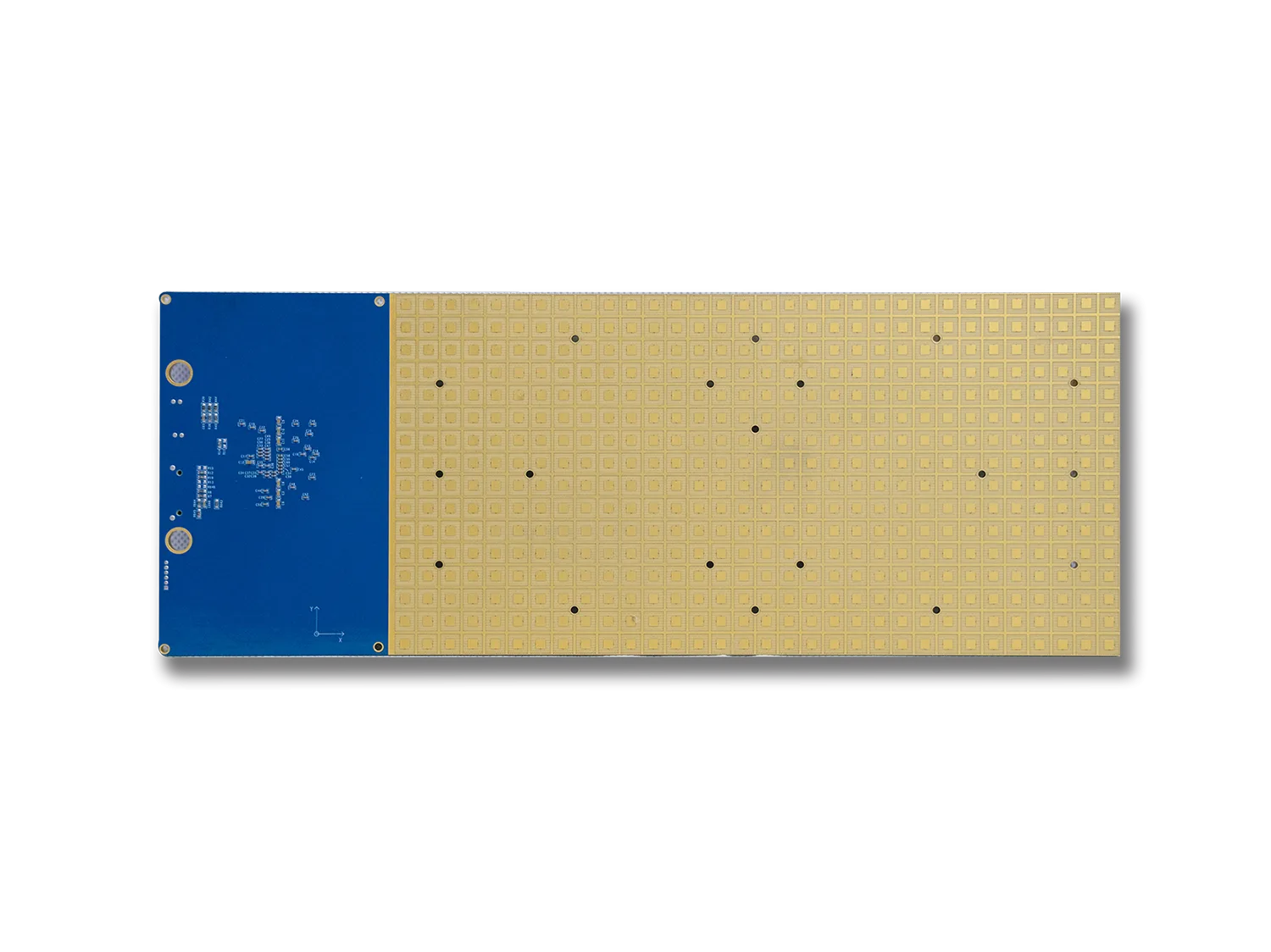

Ka频段相控阵天线Rx子阵
- 512个单元相控阵天线
- 子阵标准化子阵，可灵活组成更大规模的阵列
- 接收FDD模式波束形成射频电路
- 低功耗
- 波束扫描范围：±70°
- 12V电源供电
- 控制采用RS422通信接口
技术参数：
| 项目 | 技术要求 | 备注 |
| 工作频段 | 17.7GHz ~ 21.2GHz | |
| 极化方式 | 左右旋圆极化可切换 | |
| 圆锥扫描范围 | ±70° | |
| G/T | ≥4.9dB/K@19.45GHz | 法向 |
| 扫描增益下降 @19.45GHz | 离轴角30°：≤2dB | |
| 离轴角45°：≤3dB | ||
| 离轴角60°：≤5dB | ||
| 离轴角70°：≤6.5dB | ||
| 轴比 @19.45GHz | 法向：≤2dB | |
| 离轴角30°：≤3dB | ||
| 离轴角45°：≤4dB | ||
| 离轴角60°：≤5.5dB | ||
| 离轴角70°：≤7dB | ||
| 工作电压 | 12V | |
| 功耗 | ≤25.5W | |
| 工作温度 | -40℃ ~ +55℃ | |
| 存储温度 | -40℃ ~ +70℃ | |
| 尺寸 | 287.6mm * 108.8mm * 3.5mm | 不含连接器 |
