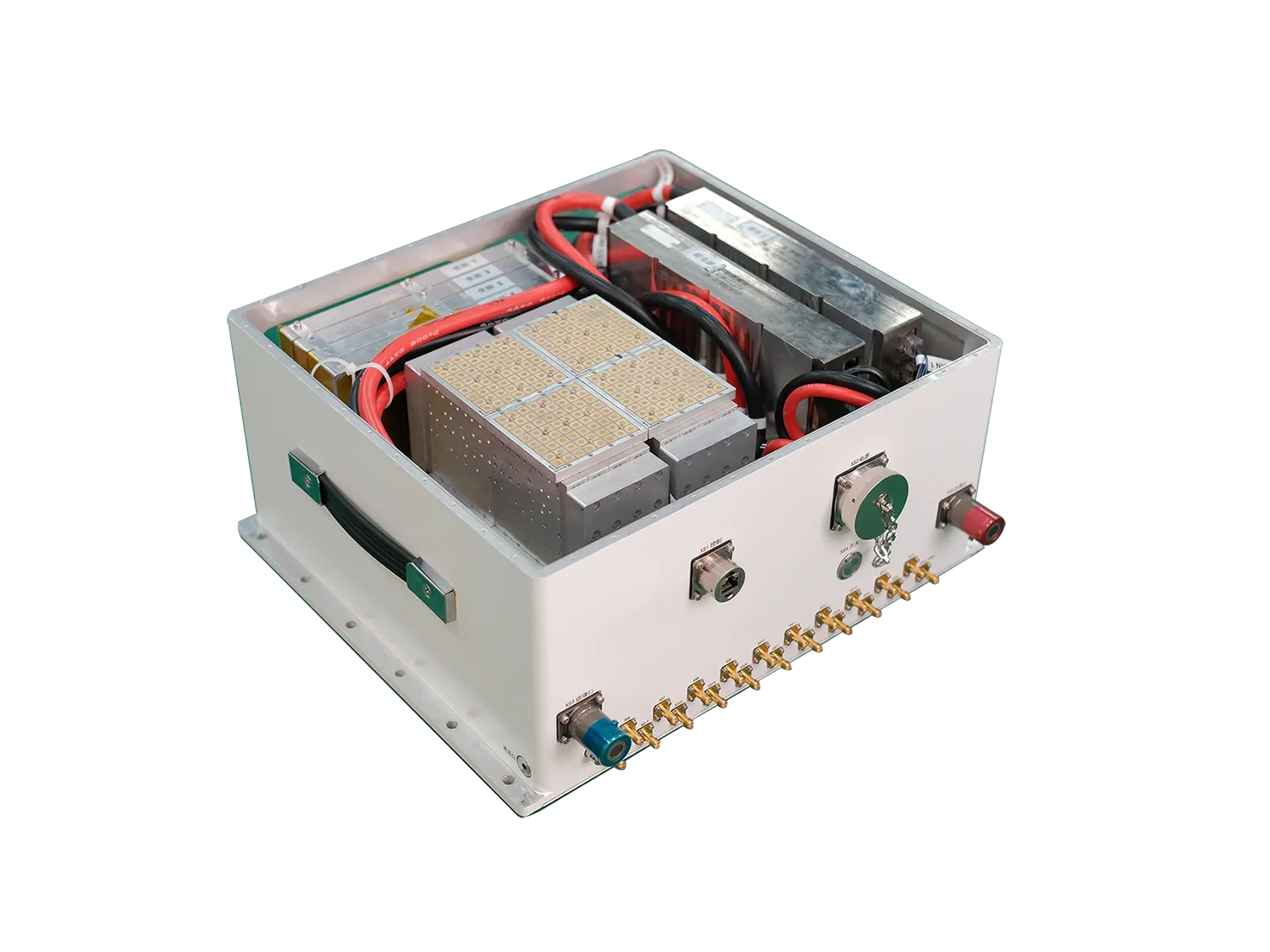

Ka频段星载硅基16波束相控阵天线
- 接收机和发射机各具有16个独立波束；
- 每个独立波束可分别进行调控，每个独立波束可进行二维扫描；
- 集成DBF数字波束调控；
- 天线子阵可独立工作，也可4子阵拼接进行工作；
- 模块化设计，其中发射机可拆装为两个独立工作的发射机；
- T组件集成液冷微流道设计。
技术参数：
| 技术指标 | 指标要求 | 备注 | |
| 工作频段 | 接收 | 27.5GHz-31GHz | 右旋圆极化 |
| 发射 | 17.7GHz-21.2GHz | 左旋圆极化 | |
| 波束数量 | 接收 | 16 | 12个模拟波束，4个模拟转数字 |
| 发射 | 16 | 12个模拟波束，4个模拟转数字 | |
| 天线增益 | 22dBi@20GHz、30GHz | 单子阵法向，设计保证 | |
| 扫描角度 | ≥±50° | ||
| 轴比 | ≤2dB@法向，≤5dB@±50° | ||
| 波束切换时间 | ≤50us | ||
| VSWR | 1.5 | 总口 | |
| 工作带宽 | ≥500MHz | ||
| EIRP | 33dBW | 法向 | |
| G/T | ≥-3dB/K | 法向 | |
| 副瓣抑制 | 第一副瓣抑制≥14dBc，第二副瓣抑制≥17dBc | ||
| 波束指向精度 | ≤1/4 波束宽度 | ||
| 三阶交调 | a) 接收天线：≤-25dBc@覆盖50°（2 个载波间隔10MHz 测试，每个信号到达天线口面为-89dBm/m2）；
b) 发射天线：≤-24dBc@覆盖50°（单波束 EIRP=33dBW（双载波间隔10MHz 测试）。 |
||
| EVM | 优于10%@额定EIRP 回退3dB（QPSK 调制，带宽80Mhz） | ||
| 增益平坦度 | ±1dB@400MHz | ||
| 接收动态范围 | ≥40dB | ||
| 发射杂散 | ≤-50dBc | ||
| 相噪 | -60dBc@100Hz
-70dBc@1KHz -80dBc@10KHz -90dBc@100KHz |
||
| 供电电压 | ﹢24VDC（20V~36V） | 4 芯圆形电连接器 | |
| 控制接口 | 网口 | ||
| 中频接口 | SMA | ||
