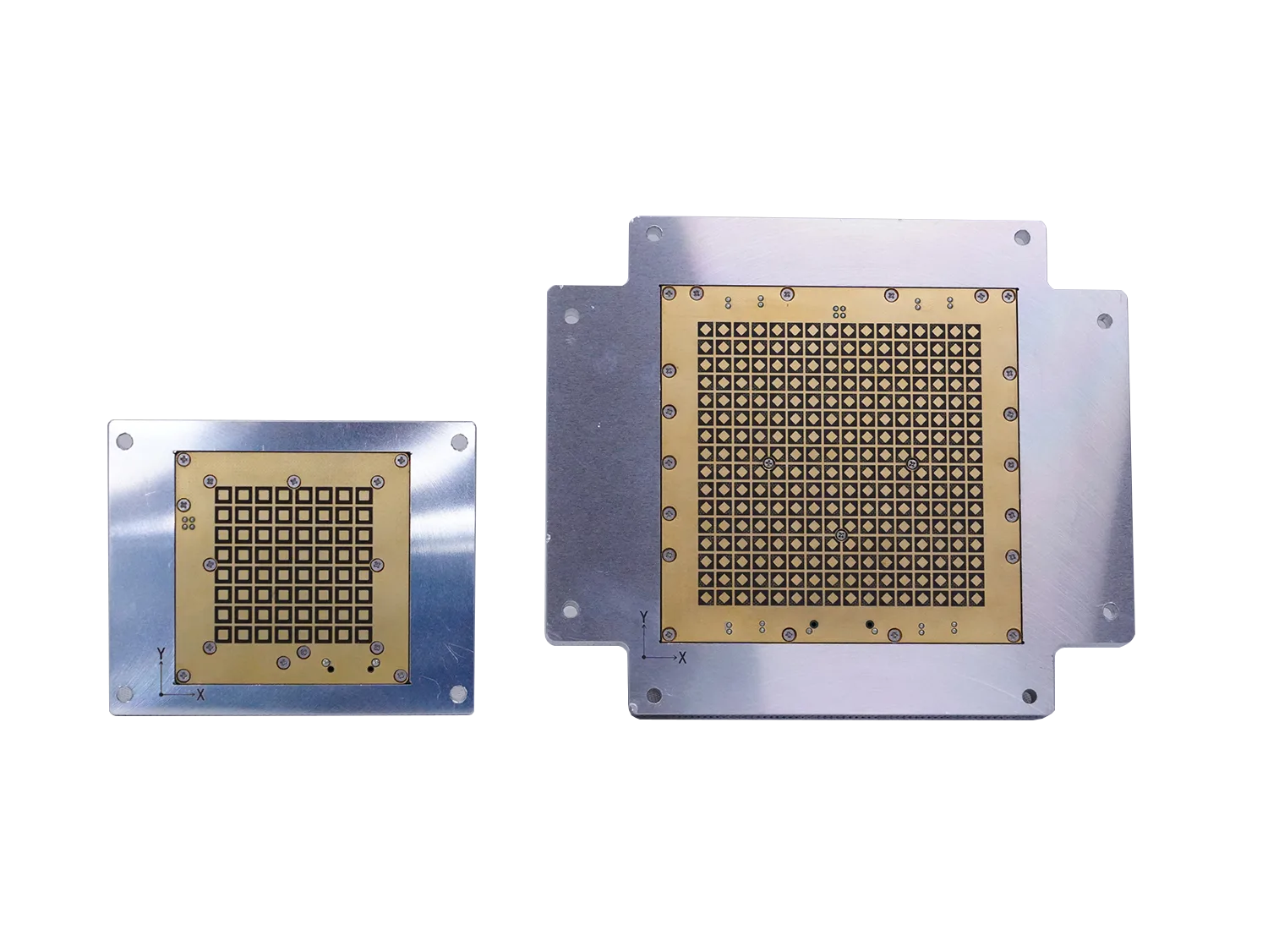

Ka频段星载硅基相控阵天线
- 收发独立，各自具有独立波束；
- 具有针对器件的单粒子翻转设计（软硬件抗辐照设计）；
- 具备在轨软件重构功能；
- 支持宽压电源输入，具有电磁兼容设计；
- 高集成度小型化、轻量化设计。
技术参数：
| 参数 | 技术指标 | 备注 | |
| 发射相控阵 | 工作频段 | 25.2GHz-27.5GHz | |
| 波束数量 | 1个 | ||
| 扫描范围 | 方位：360°；离轴角：±60° | ||
| 发射EIRP | 法向：≥41dBW；扫描60°：≥36dBW； | ||
| 极化方式 | 右旋圆极化 | ||
| 天线轴比 | 法向轴比：≤2dB；3dB波束宽度内轴比：≤3.0dB；扫描60°波束中心：≤4dB，扫描60°3dB波束宽度内：≤5dB； | ||
| 杂散抑制 | ≤-50dBc | ||
| 输入驻波 | ≤2 | ||
| 指向精度 | ≤1/10 波束宽度 | ||
| 接收相控阵 | 工作频段 | 22.6GHz-23.3GHz | |
| 波束数量 | 1个 | ||
| 扫描范围 | 方位：360°；离轴角：±60° | ||
| 接收G/T | 法向：≥-3 dB/K；扫描60°：≥-8dB/K；（天线噪声温度按65K折算） | ||
| 极化方式 | 左旋圆极化 | ||
| 天线轴比 | 法向轴比：≤2dB；3dB波束宽度内轴比：≤3.0dB；扫描60°波束中心：≤4dB，扫描60°3dB波束宽度内：≤5dB； | ||
| 接收增益 | ≥60dB（不含天线合成增益） | ||
| 输出驻波 | ≤2 | ||
| 指向精度 | ≤1/10 波束宽度 | ||
| 供电电压 | +16V~+70V | ||
| 整机重量 | ≤2.2kg（不含外部线缆） | ||
| 整机功耗 | ≤250W | ||
| 尺寸 | 发射机：≤179.5mm×153.5mm×47mm 接收机：≤110mm×89mm×31mm | ||
